下立交排水
- 發布日期:2019-07-31 11:01:33
- 閱覽量:

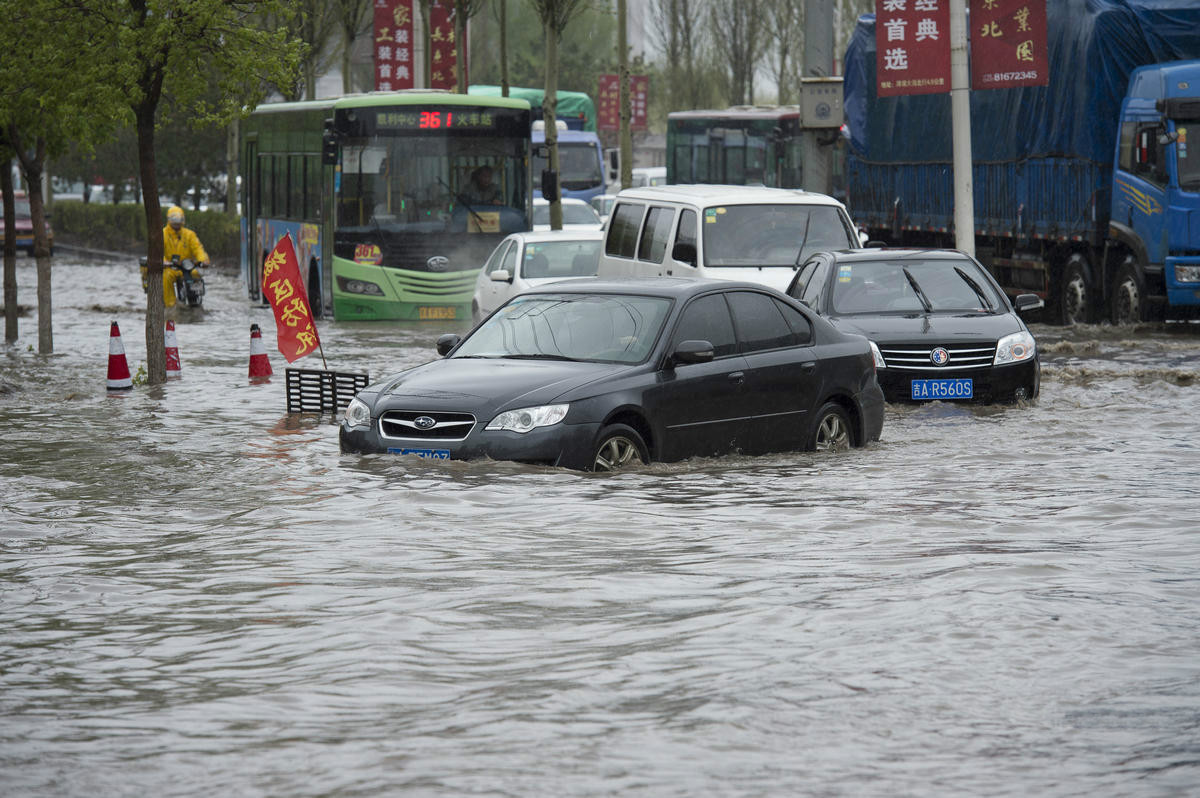

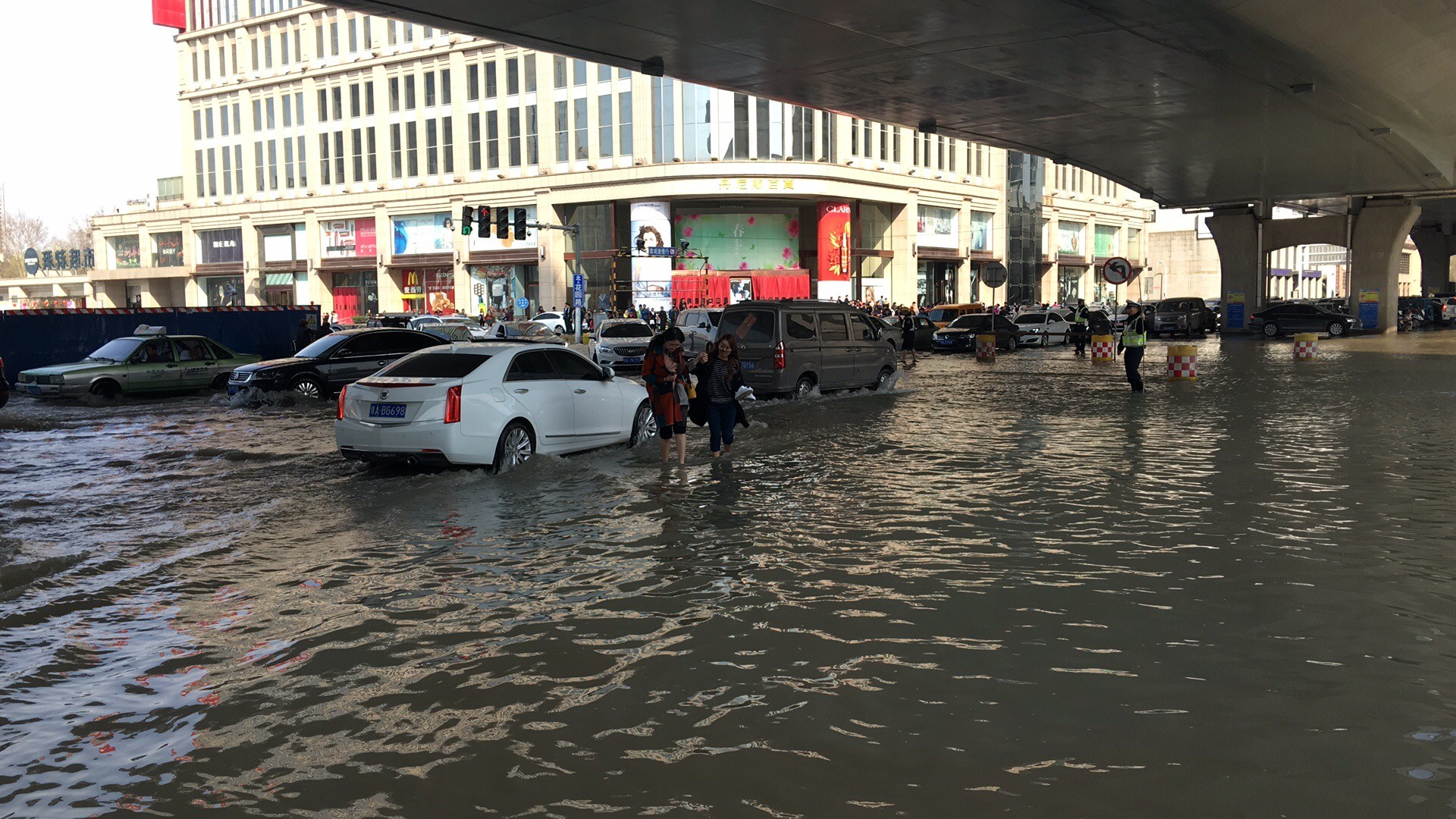

水害是使城市道路破壞的最主要病害之一。道路路面積水,會降低車輛的運行能力,甚至使車輛產生液面滑移,對交通安全極為不利,同時路面長期積水會浸潤路基,降低路基土的強度,甚至造成路基整體破壞,混凝土板在行車荷載的作用下產生不均勻沉陷。造成斷板、錯臺、開裂等,最終導致路面早期破壞。
水害的產生主要有以下幾個原因。
一.降雨量大持續時間長
由于沒有遇到過短時間內會有如此大的降水量,下水道系統無法承受,無法應對如此大的降水挑戰,導致排水不及時,排水量不及降水量,造成道路積水嚴重。
二.城區道路、管道的不均勻沉降。
商貿發達,幾個大型市場設在主城區,進出城區的大型貨運車輛較多,在未實行管制時道路往往都是超負荷使用,導致很多道路出現不均勻沉降,路面沉降后,排水管道也會出現不同程度的沉陷、斷裂和移位。導致排水不暢,造成積水。
三.原有排水管口徑偏小,排水設施建設滯后或缺失
國外有些城市的地下排水涵洞可以行船,而我們的排水管道直徑只有幾十厘米,近幾年采用的新管道直徑也不足2米。
隨著城市建設規模不斷擴大,原本擔任城區蓄水功能的眾多水塘和湖泊被埋平硬化,城市排水系統的排水壓力加大。最明顯的現象就是,由于城市開發規模的不斷擴大,早期建設的排水管道(溝渠)口徑顯得越來越小,造成城市積水點增多,排水不暢。
老城區配套設施建設較早,排水標準較低,甚至有些區塊無排水設施。隨著城市的快速發展,這些地方的排水設施已不堪重負,已無法承擔暴雨時的排放要求。
許多城市沿用的暴雨強度公式還是30年前的,30年前的極端天氣遠沒有現在多,當時的經濟沒有現在發達,排水量也沒有現在大,排水管道設計管徑,也就停留在30年前,與現今實際雨量不相適應。由于舊城新區開發步伐不斷加大,海口現有的城市排水管網建設,已經遠遠落后于開發建設的步伐。市政排水設施建設滯后于地區發展,或由于規劃路未建設排水出路,造成積水,目前尚未消退的椰海大道積水屬于這種情況。老城區配套設施建設較早,排水標準較低,甚至有些區塊無排水設施。隨著城市的快速發展,這些地方的排水設施已不堪重負,已無法承擔暴雨時的排放要求。
四.人為破壞或雨污水管道混接
施工管理不善、人為占壓、破壞或雨污水管道混接等諸多原因,造成排水不暢。
五.部分其他因素
城市路面硬化率越來越高,河塘越來越少,城市透水能力、蓄水能力在下降,造成路面雨水不能很快排出。
另外,有關部門沒有按時清理管道,部分路面垃圾泥沙過多,導致降水時管道堵塞,排水不暢。部分地區管道設計只注重該地的排水,沒有顧全區域性的排水,也是強降雨時多地積水的重要原因。
為了解決地勢較低和障礙物阻攔所造成的水害,往往需要建設一個泵站來提供勢能和壓能,而目前主要采用的是混泥土泵站。然而,這類混泥土泵站在建造、運行過程中存在著許多弊端:首先,需要建造一個很大的泵房,這往往需要占用大量土地資源;其次,運行過程中噪音大,容易產生臭氣,影響周邊環境;而且維護不方便,需要投入大量的人力、物力、財力。為了解決這些問題,新型的一體化預制泵站應運而生。
一體化預制泵站特點
一體化泵站是將泵、管道、控制系統和其他配套子系統等集成為一體,由工廠集中設計、制造、組裝后運至現場安裝的交鑰匙新型環保新一代泵站。

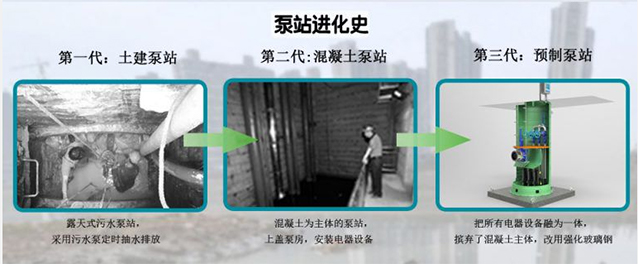

泵站的發展經歷了土建泵站、混泥土泵站和現在的一體化預制泵站。
目前這種預制泵站設備正在廣泛應用于市政管網修建工程,它能攪勻管道中堵塞的廢渣淤泥,疏通管道,并提供壓能快速將雨水提升排放,防止內澇現象的產生。
適用范圍:
?生活小區或農村社區污水的收集與輸送
?城鎮污水處理廠污水的收集與輸送
?城區低洼地區雨水的收集與輸送
?市政污水管網的建設與改造
?老泵站的改造與擴建
?湖泊的水體循環
一體化泵站的構造和差別

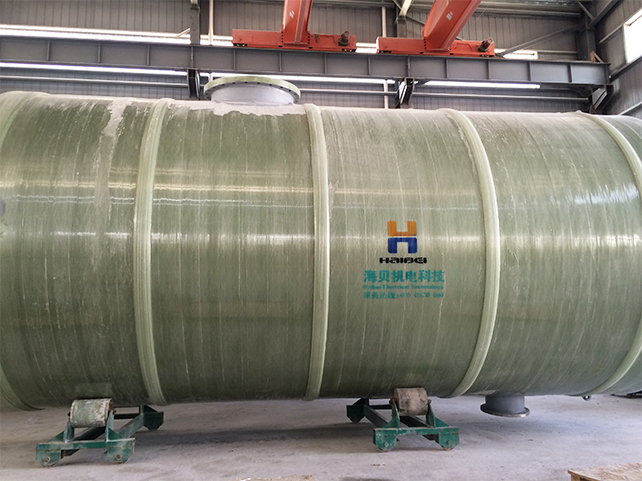

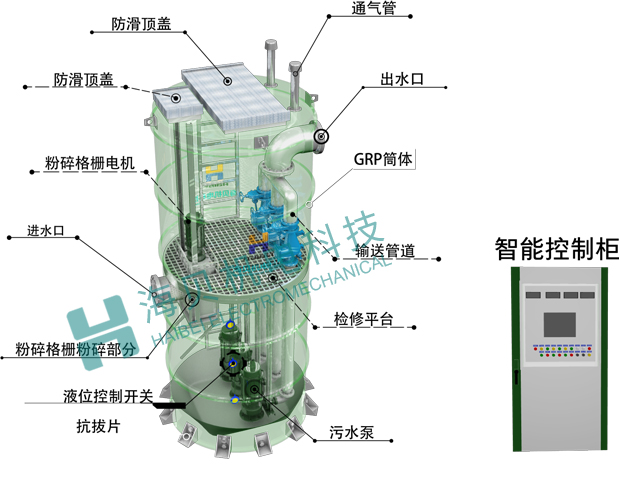

一體化預制泵站的結構大致是相同的,主要包括:玻璃鋼筒體、檢修平臺、水泵、格柵、蓄水池、自清池旋轉盤、智能控制柜/平臺、反沖洗閥、止水閥、進出水管及法蘭、導軌及吊鏈、自耦裝置、水位傳感器等。
區別就在于這些配件的型號、功率,泵的類型主要取決于每日的污水處理量,要求的揚程、工作介質和控制方式等按具體情況而定。為了避免泵站因維修、維護或更換某一設備而停止泵站運行,因此潛污泵最好是兩套,一用一備。
海綿城市一體化泵站應用
建成海綿城市,需要海綿基礎設施的保障,因而需要建立較為完善的城市雨水管渠體系。海綿城市中一體化預制泵站的應用場景非常廣泛。
?初級應用:老城區濱河帶污水截污;城市易淹易澇區排澇;
?升級應用:分流制初雨快速處理;合流制溢流快速處理;黑臭水體治理;雨水和地表水利用。
【甬金高速嵊州段西連接線工程】
甬金高速嵊州段西連接線工程是嵊州市的重點工程,高速的建成通車能夠進一步完善紹興市高速公路路網結構,提高甬金高速運行效率,完善嵊州城市路網布局,帶動和推進嵊州市區及城南新區、城西板塊的經濟社會發展具有深遠意義。由于該片地勢偏低,這一區域每年汛期暴雨時都會出現嚴重的積水。

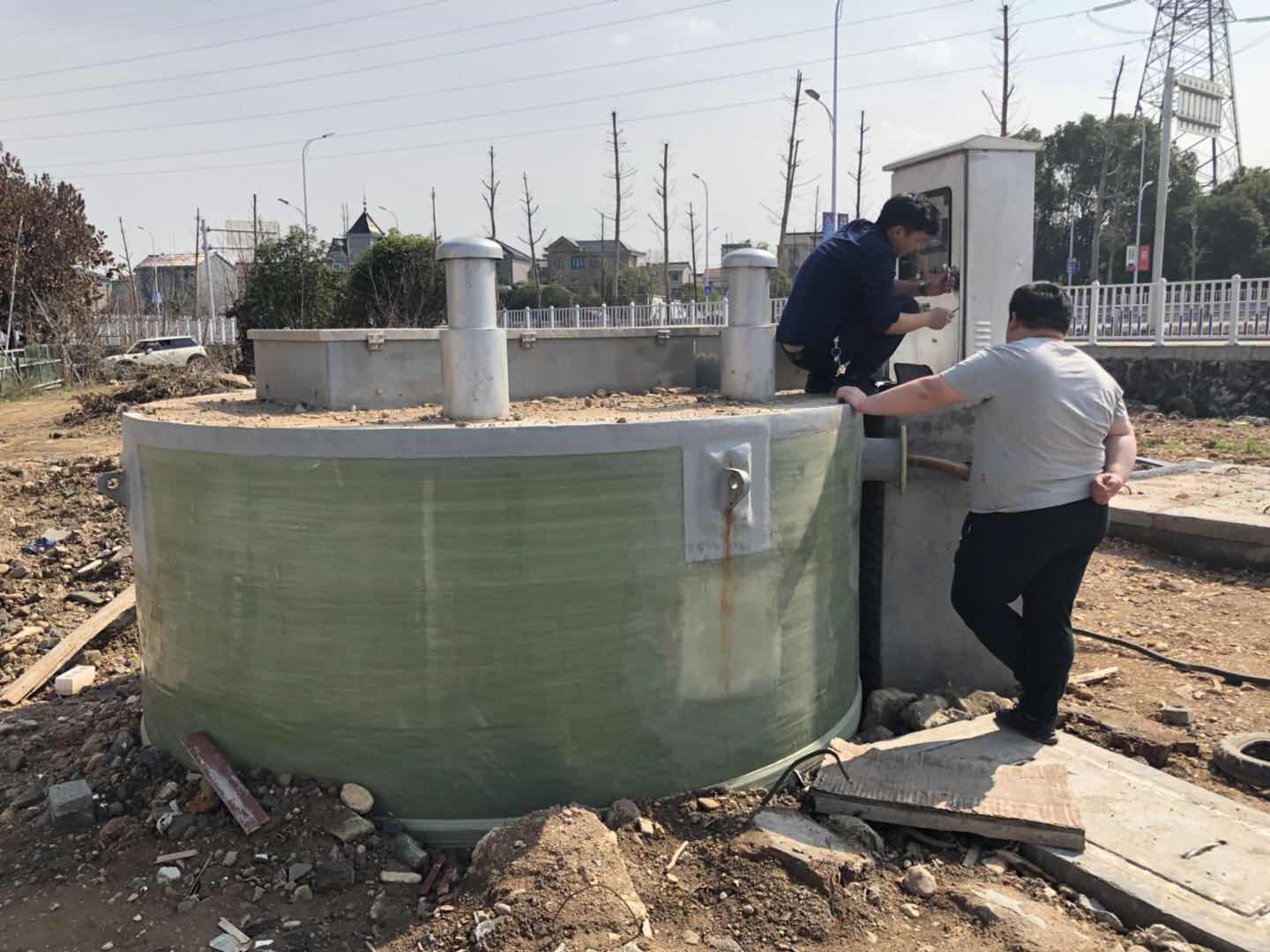

為了解決該地區的積水問題,浙江海貝機電科技有限公司經過實地考察,設計采用直徑3米,高7.6米,日處理20000噸的海貝一體化雨水泵站。

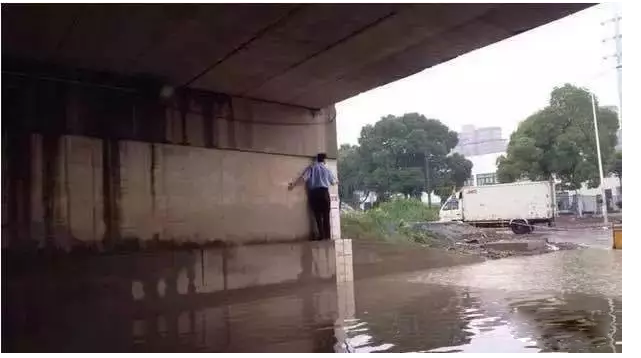

沒有泵站之前,每逢暴雨,這一區域就面臨積水

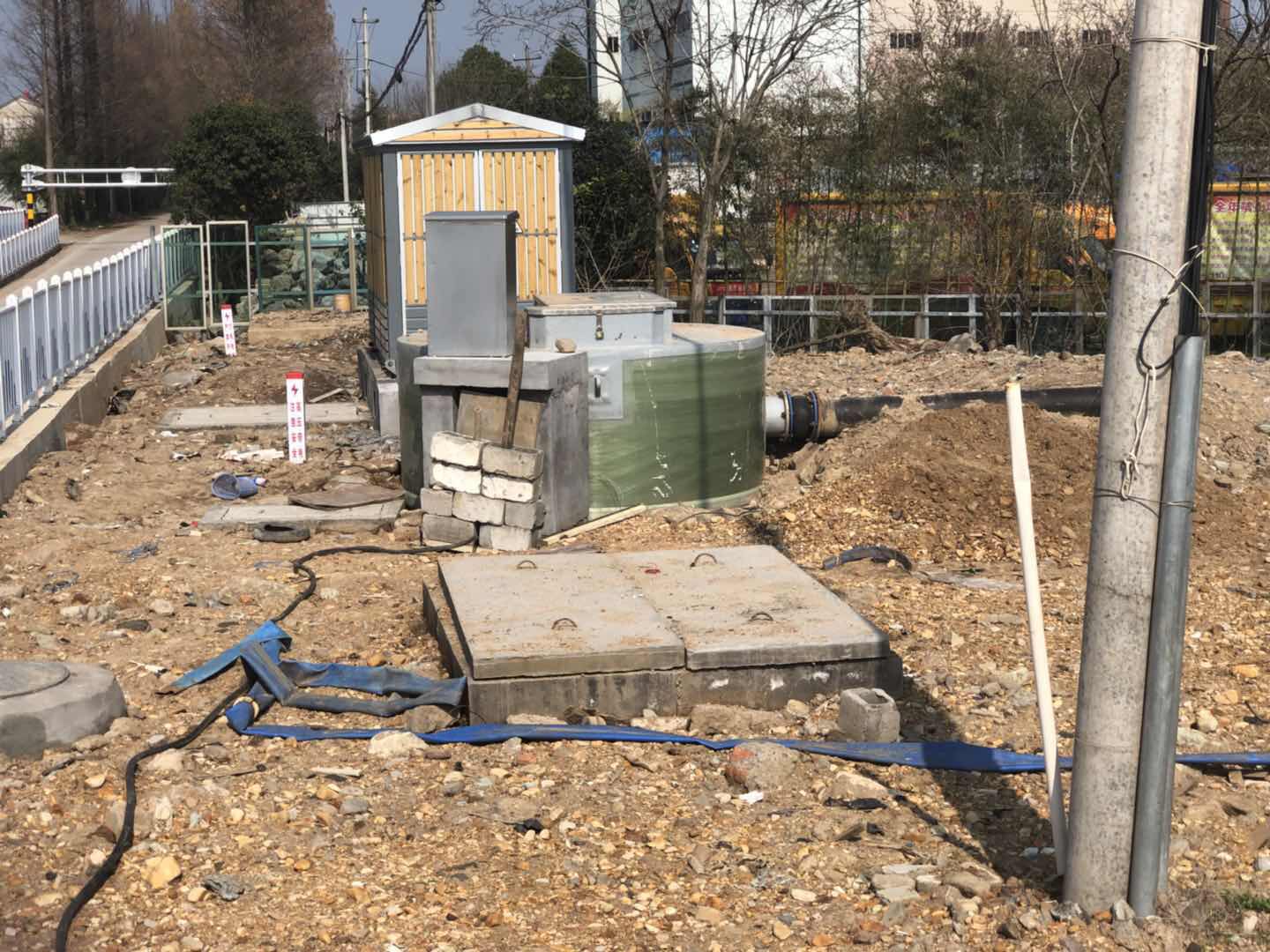

這個綜合改建工程主要包括新建一座泵站,新排進水和出水管道。
該一體化預制泵站的特點:
?整個泵站建在地下,現場不設管理用房,采用無人值守方式。力求占地面積最小而排水效率最大。
?整體泵站由工廠預制,比傳統泵站大大縮短建設周期。給周邊環境造成的影響也減至最低,不占現場用地,設備成型后幾天時間安裝完畢就可回填基坑。
?新型雨水口成功阻攔各類垃圾提升泄流能力。
?實現遠程監控,自動感應水位。

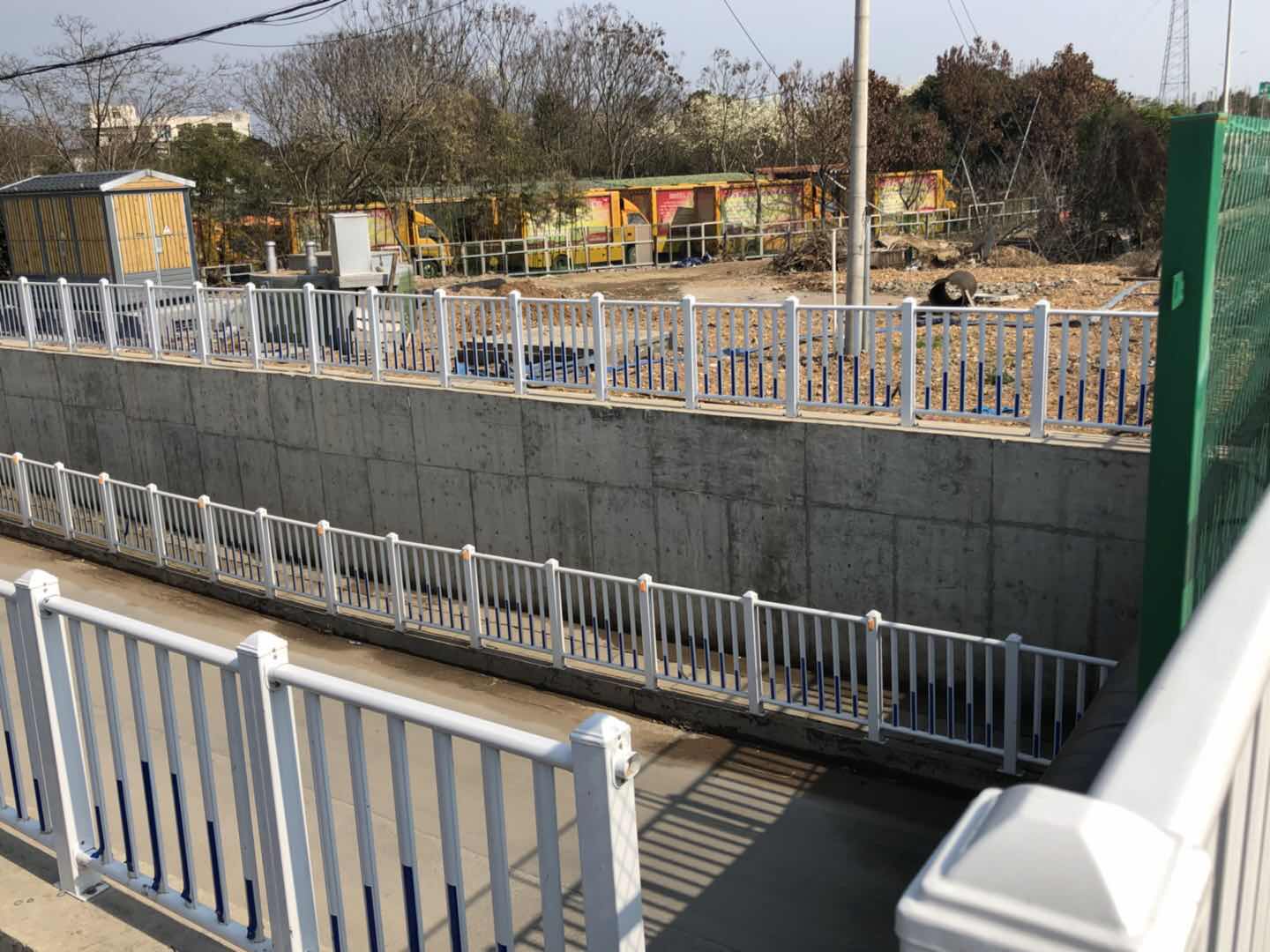

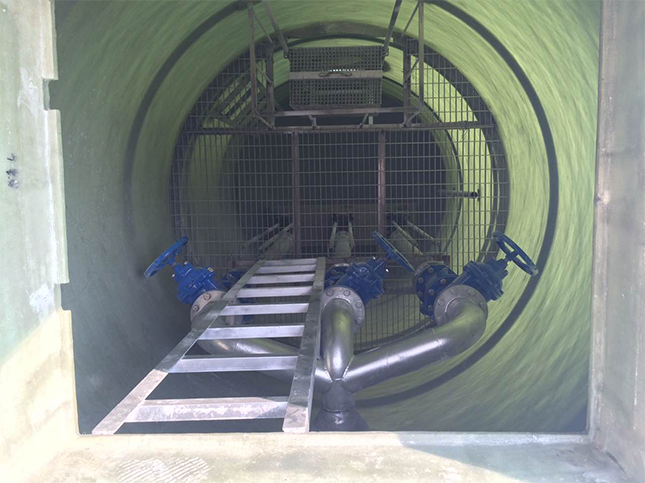

打開蓋板后,大家就可看到“藏”于地下的泵站

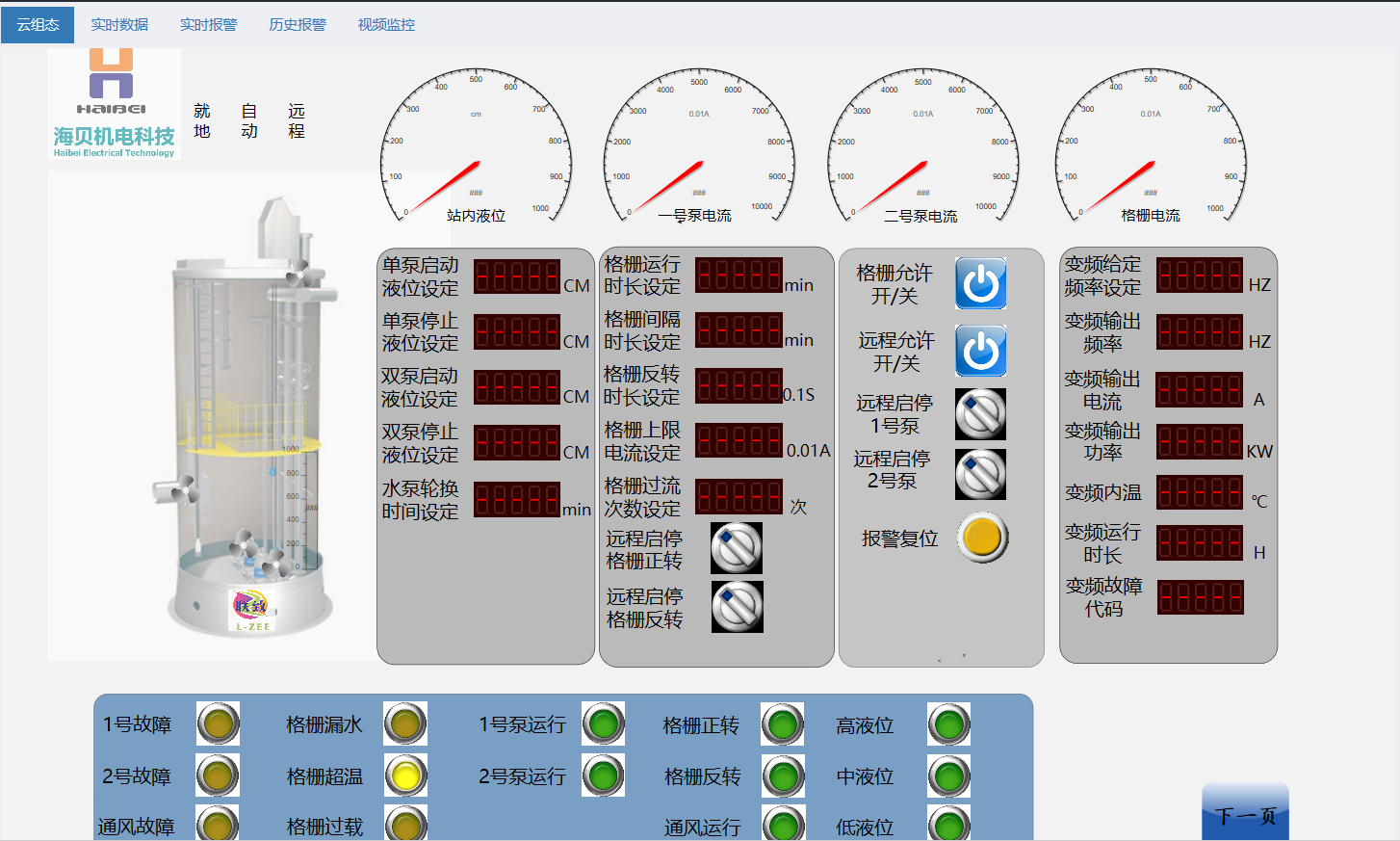

泵站配置了智能化的專用監控系統實現遠程控制,現場采用“無人化”管理,通過設備自動感應水位的高低進行排水設備的啟動,后臺管理人員可以通過PC端和手機端,對泵站設備運行和運行數據進行監控。
同時泵站的核心區域加裝了電子圍欄和警報系統,防止人員誤入。在確保泵站滿足排水功能的前提下,節約運維成本,真正做到了“無人化”和“智能化”。

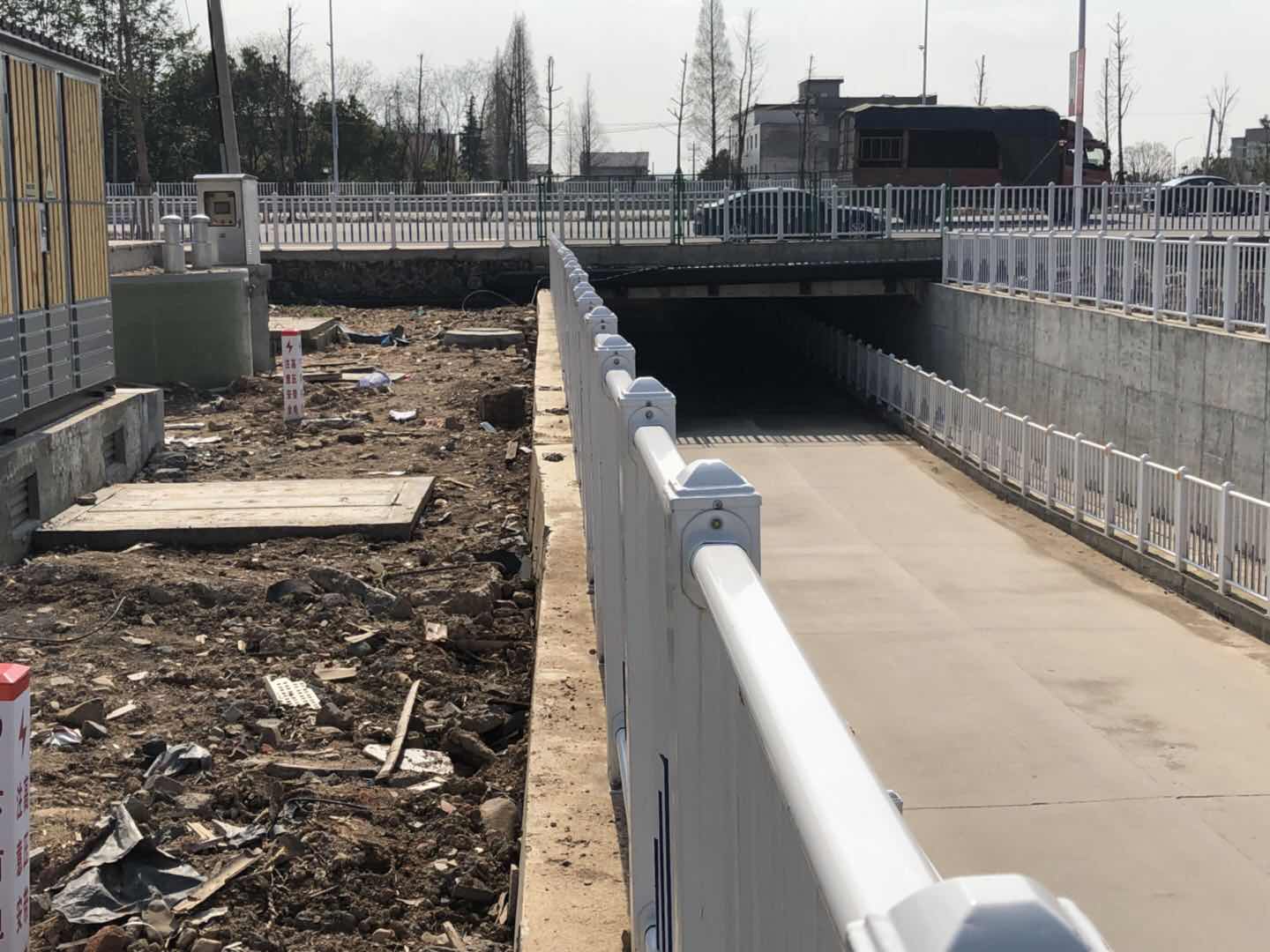

泵站建成后,暴雨來襲,路面再也不積水
該泵站自2017年8月中旬建成試運行以來,經歷了幾場大暴雨的考驗,效果較明顯,區域范圍內沒有發生積水現象,令途經周邊的市民和道路屬地值勤交警紛紛稱贊。
總結
建設海綿城市的首要任務就是先考慮如何將降水先進行吸收,加大城市對雨水的吸納能力。一體化污水提升泵站系統集成度高,占地面積小,設備緊湊,在工廠預裝完成后,便可直接運輸?shù)浆F(xiàn)場,只要完成基坑開挖,預制好凝土基礎,即可進行填埋,一周內即可完成安裝,尤其在施工作業面小,人口密度大的地方更有優勢,此外,一體化預制泵站采用先進的智能化管理系統,可以實現泵站遠程控制,無人值守。未來在海綿城市建設領域,一體化預制泵站也將得到更多應用。
